CU20MEX062933E_臥式鏜銑床Horizontal boring mill_道斯TOS VARNSDOF_WHQ 15 CNC_2014年

[貨號] CU20MEX062933E

[制造商] TOS VARNSDOF | 道斯

[型號] WHQ 15 CNC

[年份] 2014年

技術規格

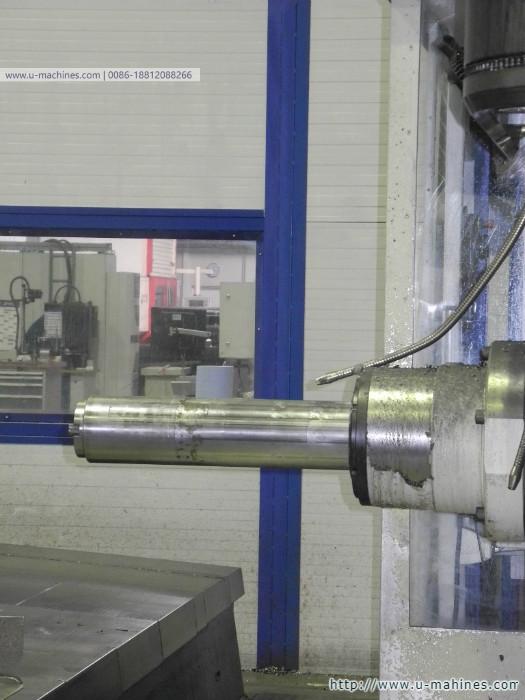

主軸直徑150 mm

X軸5000 mm

Y軸2500 mm

Z軸1600 mm

W–軸900 mm

B–軸360 x 0001°

臺面3000 x 2000毫米

最大工作臺負載18噸

主軸錐度50大SK

主軸轉速10–3000 U/min

主軸驅動46/55 KW

扭矩3100/3720牛米

刀具長度500 mm

刀具直徑130/320 mm

工具重量25 Kg

進給范圍4–5000 mm/min

快速行駛8/10 m/min。

機器重量約48 t

所需占地面積-機器11,4 x 12,0 x 5,42 m

設備

CNC HEIDENHAIN iTNC 530

電子手持式控制

直接測量系統

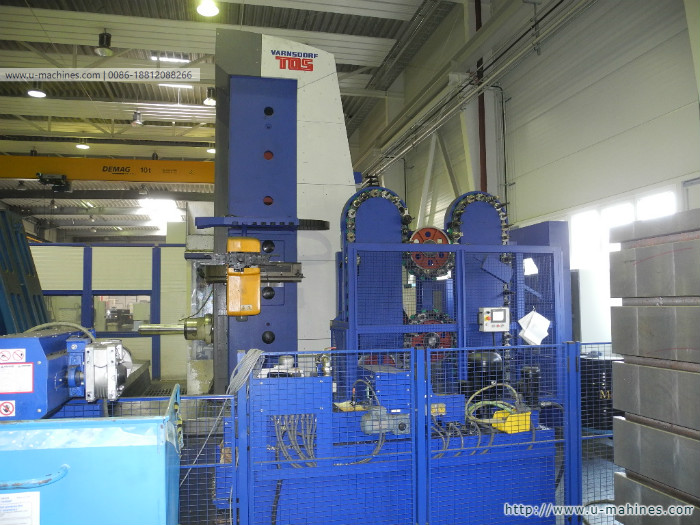

80–ATC

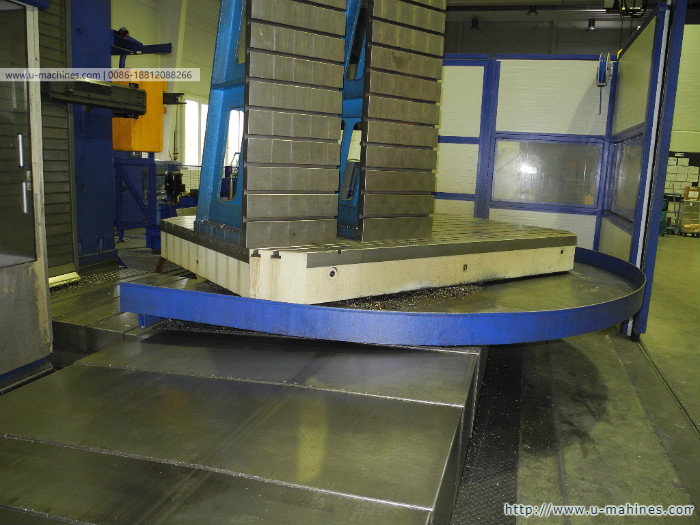

數控轉臺360°/0001°

帶游隙自由驅動的B軸

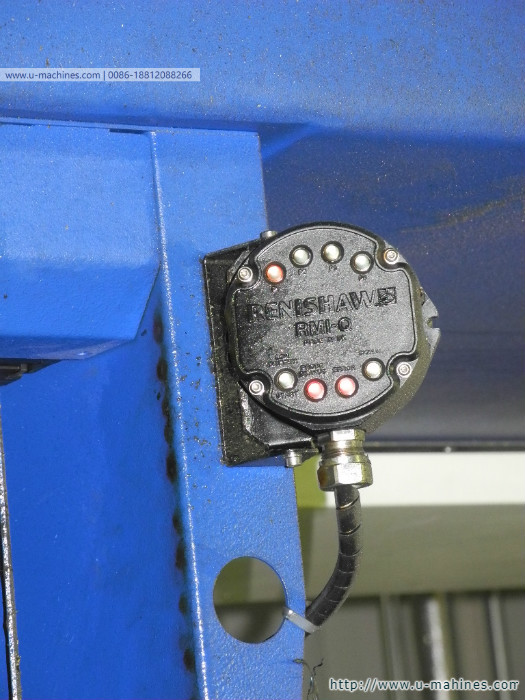

RENISHAW RMP 60探頭

主軸支撐套

軸油冷卻器

噴氣式氣流

駕駛室

保護小屋

紙帶濾波器

冷卻水箱

通過主軸冷卻70巴

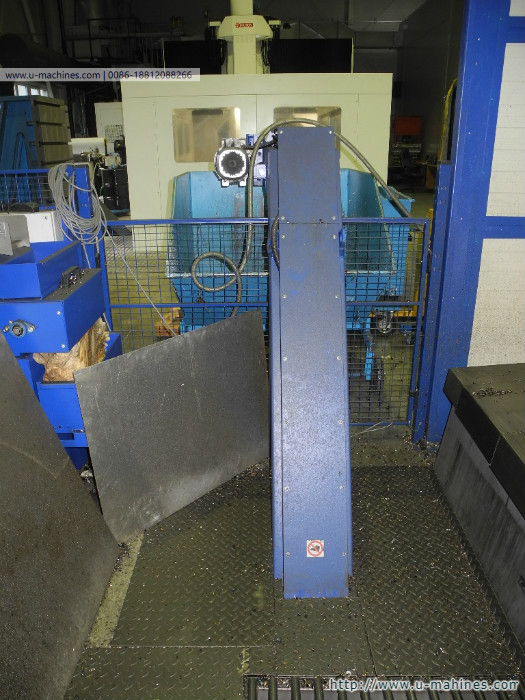

排屑器

2015年首次安裝，

使用時間僅有3153小時。
