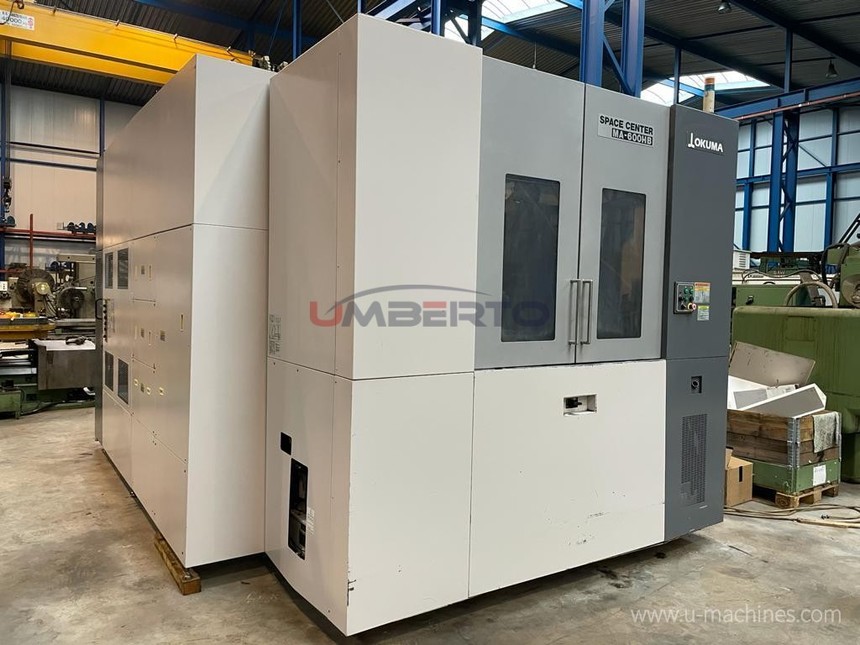

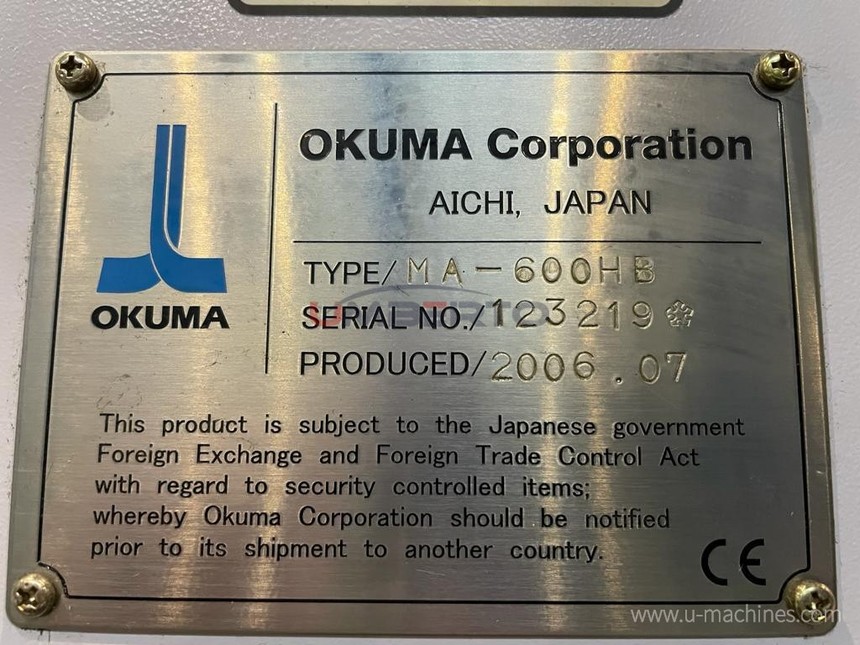

臥加 | OKUMA 大隈 | MA-600HB | 2006年

[貨號] CU21NJ032614

[型號] MA-600HB

[制造商] OKUMA | 大隈

[年份] 2007年

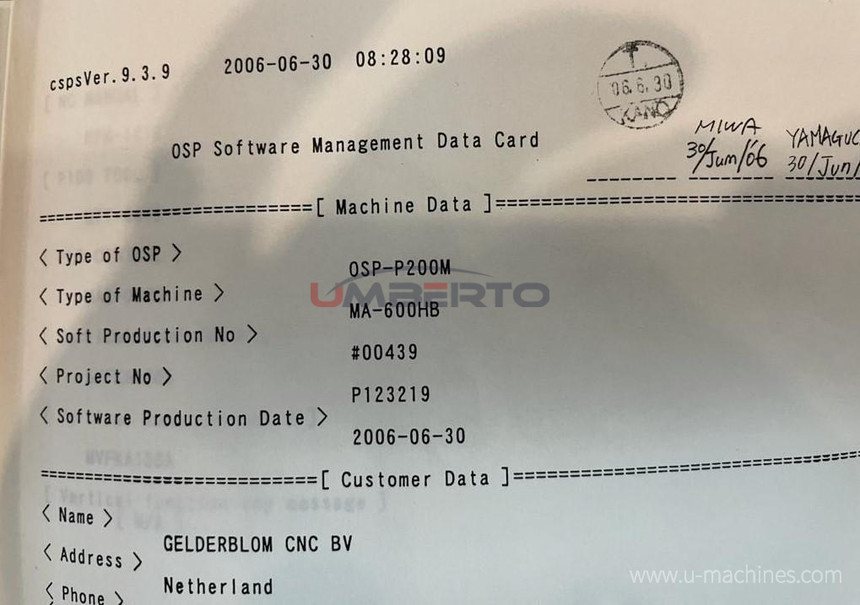

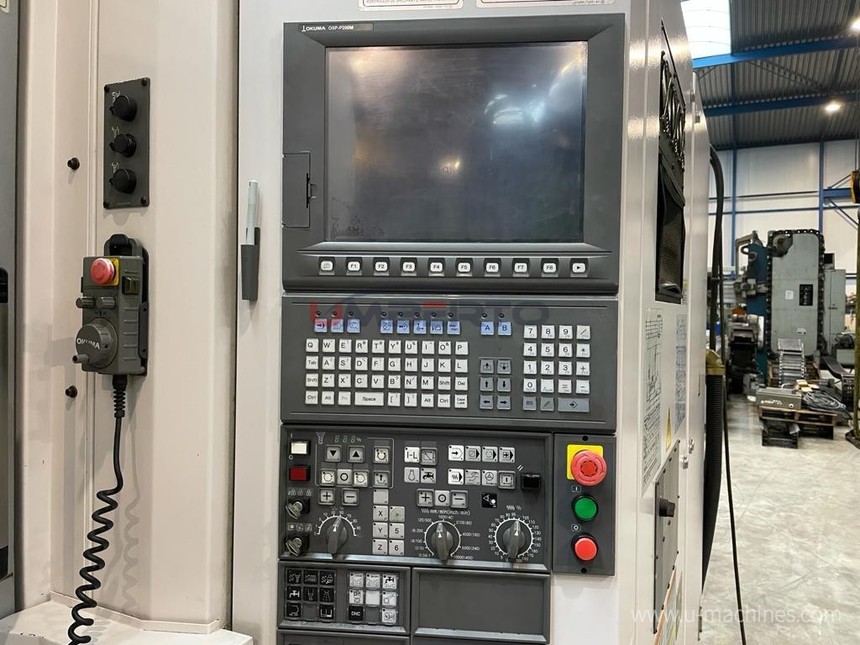

[系統] OSP-P200M

技術規格：

最大工件直徑1000mm

最大工件高度1000mm

X軸行程（立柱左右）1000mm

Y軸行程（主軸上下）900mm

Z軸行程（工作臺前后）1000mm

主軸端到托盤中心的距離至少為70mm

主軸端到托盤中心的最大距離為1070mm

主軸中心到托盤頂部的距離至少為50mm

主軸中心到托盤頂部的距離最大為950mm

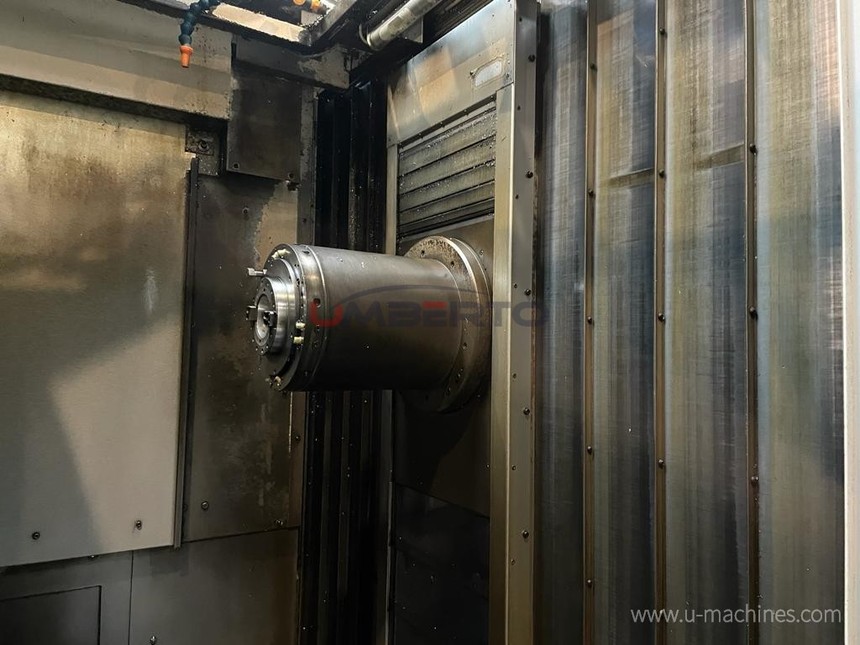

主軸

主軸錐孔ISO-50

主軸轉速最小50min-1

主軸轉速最大12000min-1

主電機（30分鐘額定功率）37kW

主電機（連續額定功率）26kW

主軸最大扭矩284Nm

進給速度

快速移動60m/min

最大快速移動加速度0.7G

最大切削進給速度1-60.000mm/min

進給軸電機（X）6,7kW

進給軸電機（Y）2x 6,0kW

進給軸電機（Z）6,7kW

精度

定位精度（X、Y、Z）±0004mm/全行程

重復精度（X，Y，Z）±00015mm

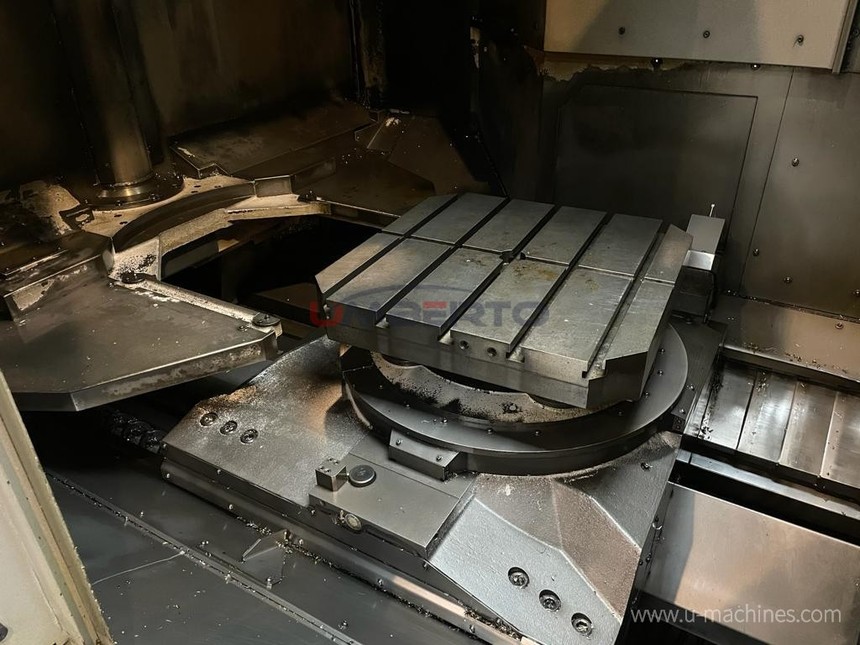

工作臺和托盤

托盤尺寸630 x 630mm2

托盤載重量（均布）1130kg

數控轉臺電機2.8kW

轉盤轉速21.5Rpm

表索引最小增量0001°

托盤頂面T形槽

托盤更換時間12秒

表索引0001°

表索引時間/90°/180°2/3秒

ATC刀庫

數量工具袋（標準）40

刀具收縮ISO-50

MAS 2型拉釘

最大刀具直徑（相鄰刀具）140mm

最大刀具直徑（無相鄰刀具）240mm

距錐度基準面的最大刀具長度450mm

最大工具重量，包括刀架和牽引螺柱25kg

切屑對切屑時間（刀具重量小于6 kg）2秒

片間時間MAS標準（刀具重量6-12 kg）4.4秒

機器尺寸

寬度3380mm

長度6495mm

距頂層高度3280mm

整機重量（標準）26000kg

選項

12000 min-1主軸，包括更大的冷卻液箱，包括TAS-S熱激活穩定器主軸

通過控制進行溫度校正，額外主軸油冷卻器，保證精度在

0006 mm，用于X/Y和Z軸，具有不同的主軸速度50-12000 RPM spindel 37/22 kW

TAS-C熱活性穩定劑結構

溫度控制校正

絕對標度Okuma絕對標度X-/Y上的線性標度-和Z軸刀具充電器轉換為Din刀具

NCRT工作臺，全B軸控制（第四軸），帶分度0001°，插補和進給電機2.8 kW，21.5 min-1

2個托盤從錐形托盤變?yōu)門形槽托盤

冷卻液選項，包括洪水至20升/分鐘，以防

12升/分鐘，15巴

帶附加泵的冷水淋浴器

工件清洗用冷卻槍

附加泵

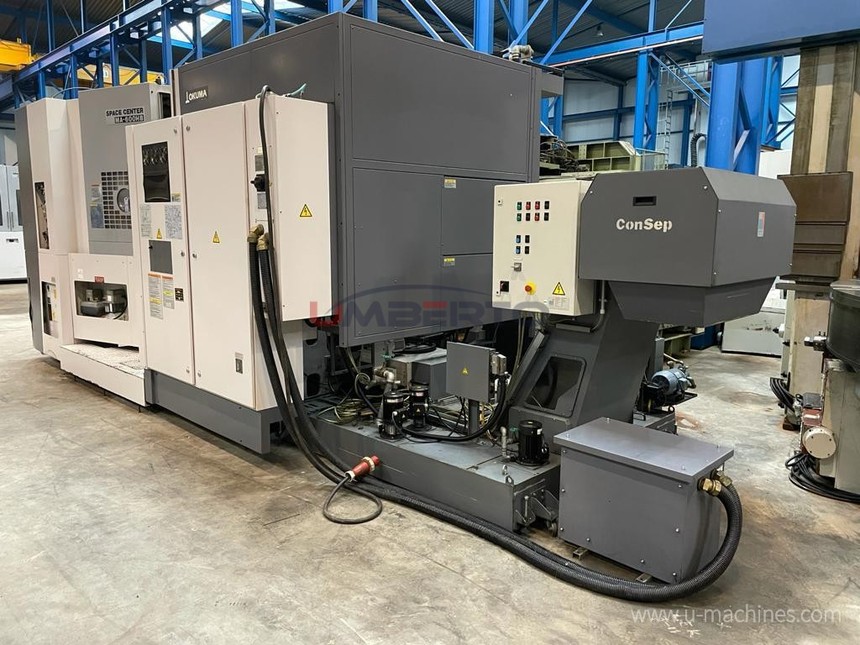

自動排屑帶式，頂出高度1260毫米
